Restauration de la continuité piscicole de la rivière artificielle du seuil de Yenne (73)

Aujourd’hui TEREO vous convie à la vie des bureaux d’études au travers d’une mission qui se déroule sur plusieurs années et dont la dernière phase démarre en 2023.

Dans cette brève, vous trouverez un historique succinct du sujet de nos recherches, de notre diagnostic et des premières mesures réalisées dans l’étude avant-projet en cours. Cet article s’inscrit dans une mini-série qui vous permettra de suivre l’avancée du projet.

PS : des méthodologies novatrices ont été testées et validées dans cette mission 😉

En vous souhaitant bonne lecture.

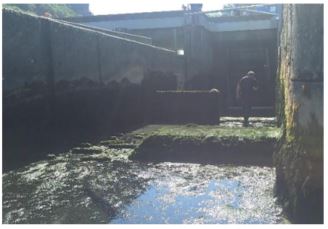

Fig. 1 - Ouvrages du seuil, vue amont
Fig. 1 - Ouvrages du seuil, vue amont

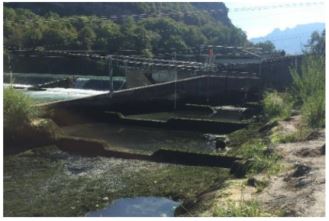

Fig.2 - Ouvrages du seuil Vue des échancrures
Fig.2 - Ouvrages du seuil Vue des échancrures

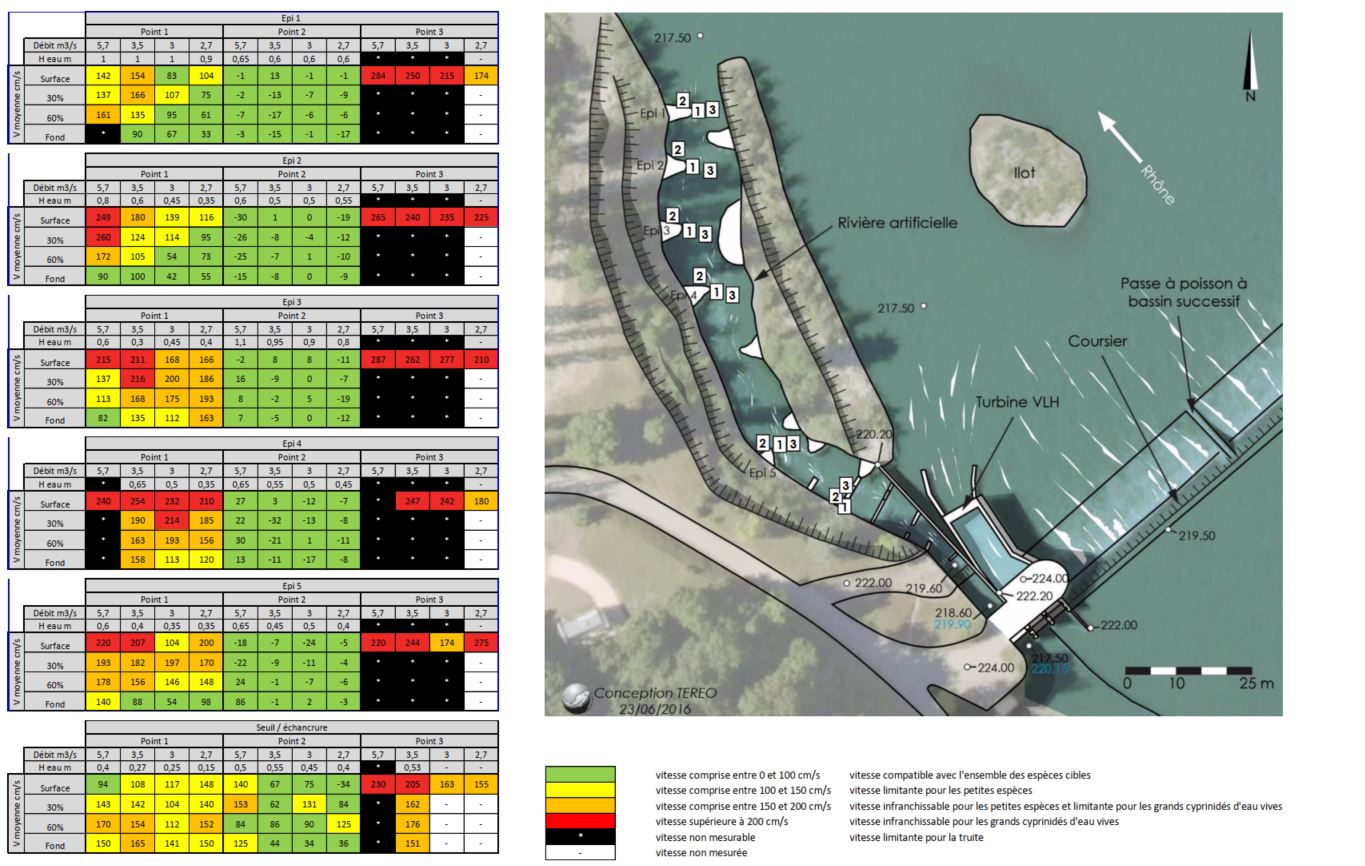

Fig.3 - Localisation et valeurs des mesures de vitesses aux points critiques du franchissement piscicoles dans la rivière de à canoë du seuil de Yenne (TEREO, 2016)
Fig.3 - Localisation et valeurs des mesures de vitesses aux points critiques du franchissement piscicoles dans la rivière de à canoë du seuil de Yenne (TEREO, 2016)

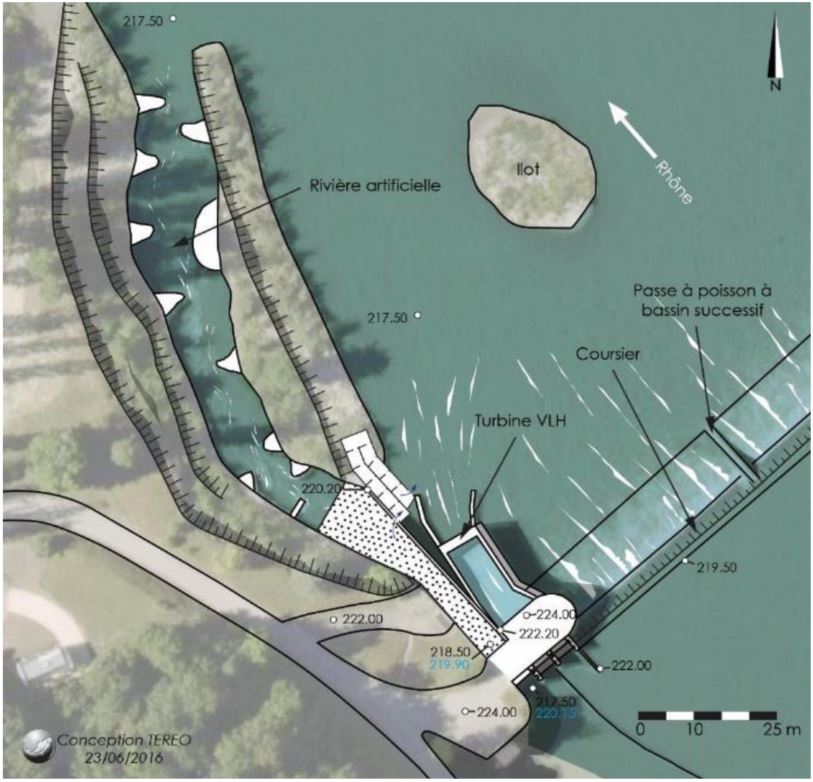

Fig. 4 - Vue du principe d’aménagement retenu (TEREO, 2016)
Fig. 4 - Vue du principe d’aménagement retenu (TEREO, 2016)

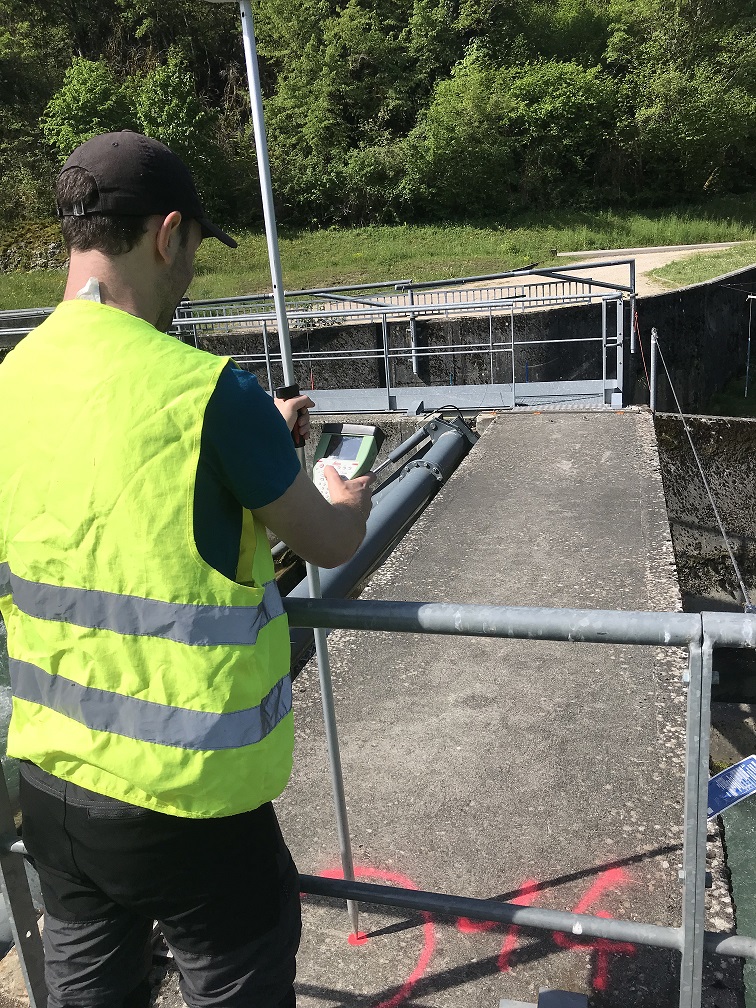

Fig.5 - Relevé au GPS centimétrique permettant d’avoir des points d’ancrages précis pour la réalisation de la photogrammétrie.
Fig.5 - Relevé au GPS centimétrique permettant d’avoir des points d’ancrages précis pour la réalisation de la photogrammétrie.

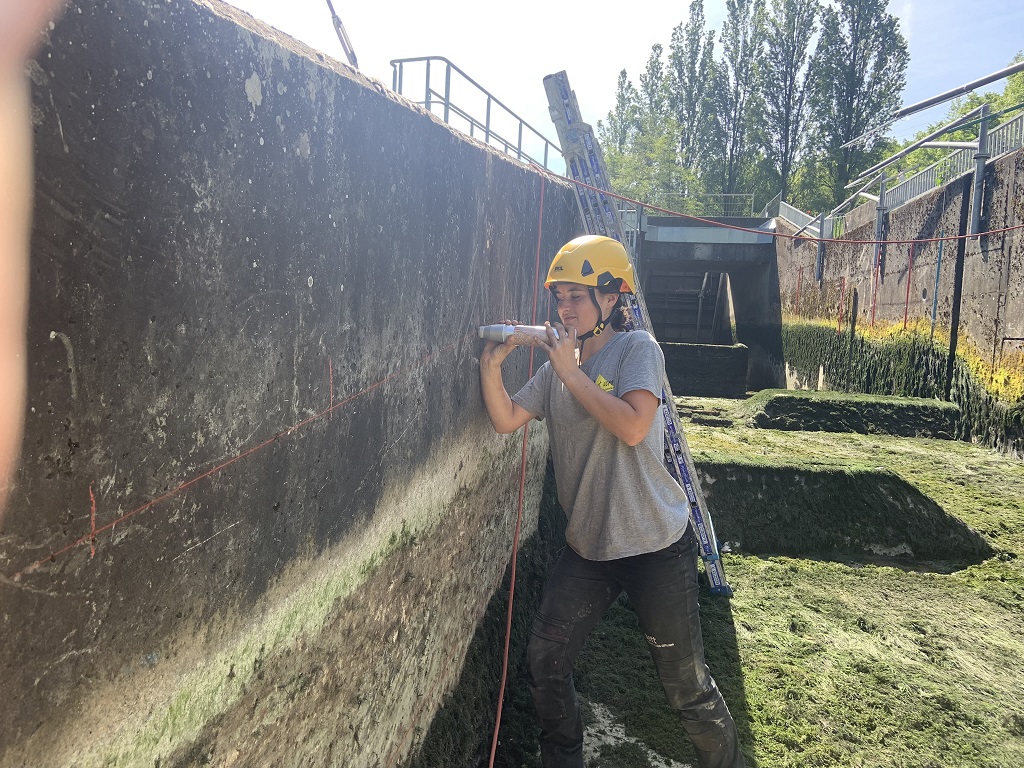

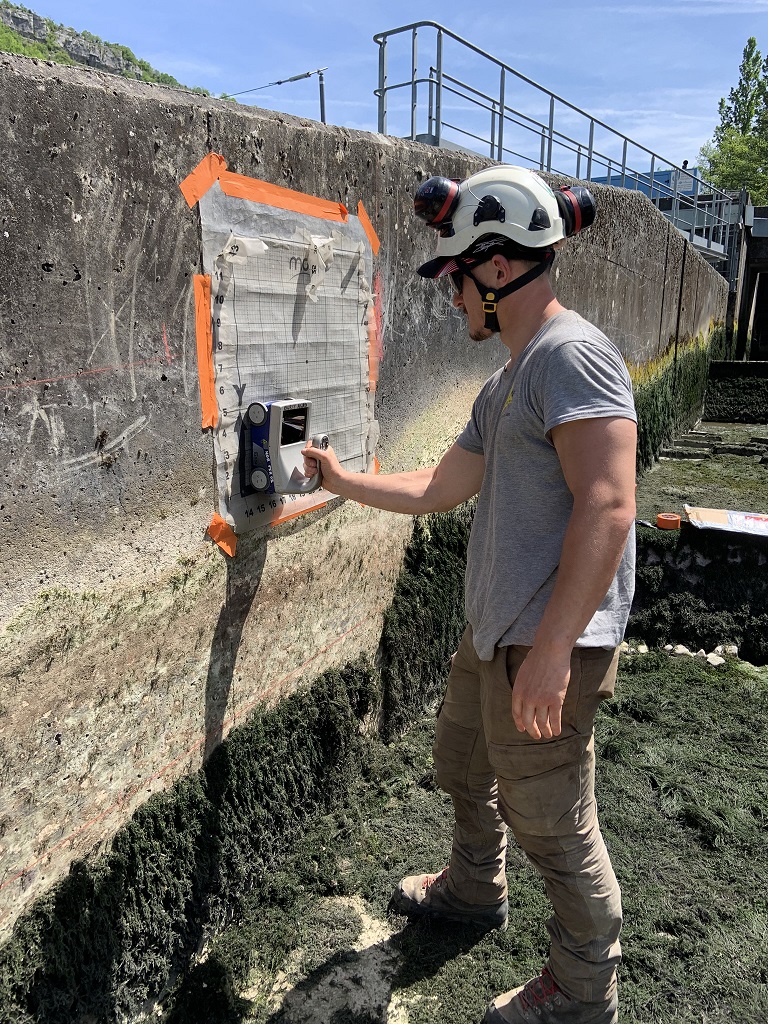

Fig. 6 - Réalisation de mesures Feroscan et scléromètre par l’entreprise Pyrite
Fig. 6 - Réalisation de mesures Feroscan et scléromètre par l’entreprise Pyrite

Fig. 7 - Réalisation de mesures Feroscan et scléromètre par l’entreprise Pyrite
Fig. 7 - Réalisation de mesures Feroscan et scléromètre par l’entreprise Pyrite

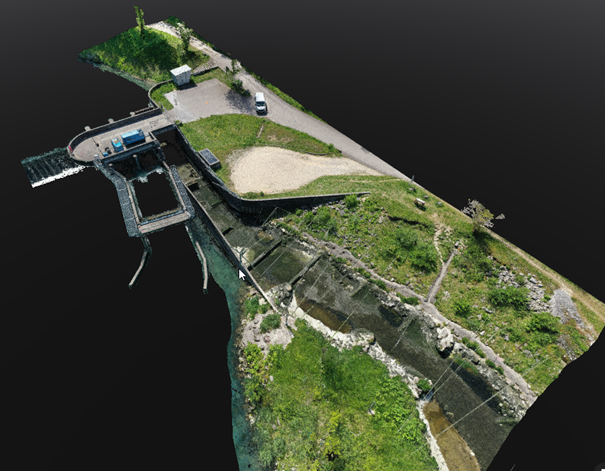

Fig. 8 - Représentation 3D du nuage de points - Vue aérienne
Fig. 8 - Représentation 3D du nuage de points - Vue aérienne

Fig. 9 - Représentation 3D du nuage de points - Vue aérienne
Fig. 9 - Représentation 3D du nuage de points - Vue aérienne

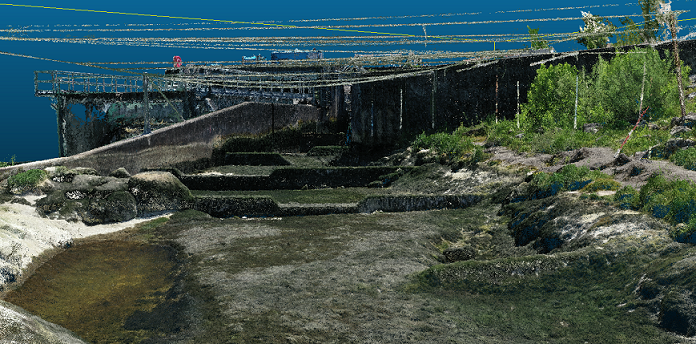

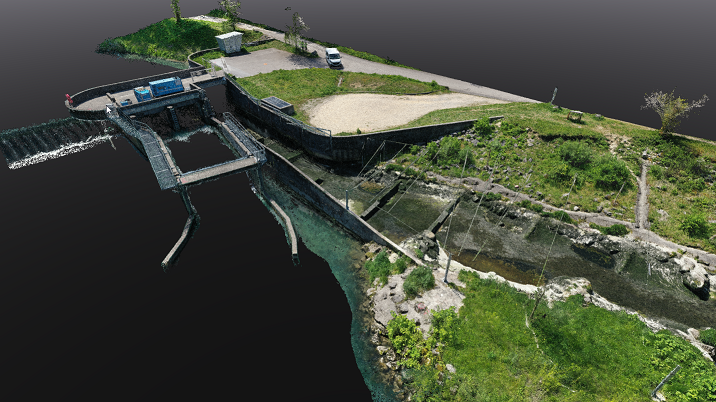

Fig. 10 - Représentation 3D du nuage de points en vue immersive
Fig. 10 - Représentation 3D du nuage de points en vue immersive

Contexte :

Le Syndicat du Haut-Rhône (SHR) avait commandé à TEREO en 2015 une étude du franchissement piscicole de la rivière artificielle du seuil de Yenne (73) – Photos de l’ouvrage Fig. 1 et 2. A l’issue du diagnostic, les différentes problématiques du site ont été identifiées et des propositions d’aménagement ont été présentées.

Fin 2022, le SHR sollicite à nouveau TEREO afin de mettre en œuvre une des solutions envisagées.

Cette actualité présente la première phase de terrain de mai 2023, où des relevés topographiques ont été réalisés.

Diagnostic :

La phase de diagnostic avait permis de conclure sur les points suivants :

La partie aval de la rivière apparait franchissable pour la truite et l’ombre commun en tout point et à tous les débits testés dans la rivière.
Les autres grandes espèces, cyprinidés d’eaux vives et brochet notamment, trouvent des zones d’abris hydrauliques suffisantes en nombre et en espacement.
Les petites espèces sont clairement bloquées.

Ces conclusions reposent sur des mesures in situ sur 6 transects de vitesses d’écoulement en plusieurs points par transect et à plusieurs niveaux de la couche d’eau (surface, 30%, 60% et fond) par point, et tout ceci, à quatre débits différents. La fig. 3 présente une vision succincte des valeurs relevées et des catégories de franchissement associées (TEREO, 2016).

Proposition d’aménagement :

Plusieurs principes d’aménagement avaient été envisagés.

Aujourd’hui, la solution retenue (Fig. 4) repose sur les caractéristiques suivantes :

Reprise de la vanne de fond située sur la zone amont de l’ouvrage,
Reprise du profil en long de la zone amont de l’ouvrage.
Création de rugosité de fond pour permettre la continuité piscicole.
Implantation d’une passe à poissons en rive droite de la rivière artificielle.

Première phase de la mission 2023 :

Pour avancer dans la phase d’avant-projet, des mesures topographiques (relevés au GPS et photogrammétrie) sont nécessaires afin de « caler » les modèles hydrauliques de l’état actuel mais également des scénarios d’aménagement.

De plus, un de nos partenaires, le bureau d’étude Pyrite a réalisé une étude géotechnique du mur situé en rive droite de la rivière artificielle. En effet, l’entrée de la passe à poissons devra être réalisée à cet endroit et nous devons vérifier la faisabilité du projet sans détériorer la robustesse de l’ouvrage existant.

Pour réaliser la phase de topographie, TEREO a pu profiter de la mise en assec de la rivière artificielle début mai 2023. Notre intervention a consisté en la relève des principaux points de référence au GPS centimétrique et au survol en drone de l’ouvrage.

Les fig. 5, 6 et 7 montrent des images de relevés de terrain.

Cette méthodologie permet, grâce aux compétences de nos collaborateurs, de réaliser les rendus suivants :

Un orthophotoplan géoréférencé,
Un nuage de points de l’ouvrage géoréférencé qui permet une visualisation 3D (fig. 8, 9 et 10),
Un export des lignes de crêtes caractéristiques vers AUTOCAD pour réaliser un plan masse.

Ci-après un lien vidéo vers un travelling du nuage de points : https://www.youtube.com/watch?v=wiotKKa1fX8

A bientôt pour la suite 😉

Gaëtan LOUBARESSE
